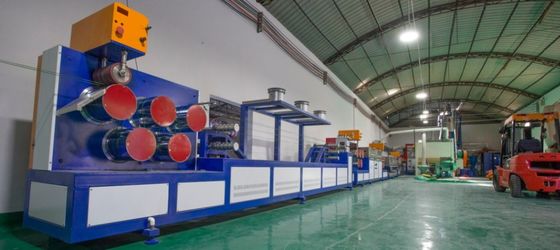

150-200 كجم/ساعة آلة تصنيع الشرائط بي تي 0.4mm-1.5mm

النمط رقم:YXZXPET-100A

المواد المناسبة: 100٪ قشرة زجاجات بي تي (حجم المواد حوالي 10-16MM)

أجهزة الحزام: 3 أجهزة

حجم الحزام: العرض / السماكة ((ملم)9-32/0.4-1.5

بما في ذلك 6 أجزاء من القوالب، 2 أجزاء من الخروج من الأشرطة:

قدرة الإنتاج: 9600-12000 كجم / 24 ساعة

استهلاك الطاقة: 170-180 كيلوواط/ساعة

لا، لا، لا

المحتوى

المعلم التفصيلي

الصور المرجعية

1

جزء التسخين قبل الإنتاج

مجموعة واحدة من آلة تدفئة وتجفيف المواد الخام (Lying-style raw material warm-up/drying machine (1.5Tons,Dongguan)

مجموعة واحدة من آلة تغذية المواد الخام السيارات (2.5M)

2

جزء تخزين المواد الخام قبل الإنتاج

مجموعة واحدة من آلة تخزين المواد الخام ذات الوزن 2 طن (دونغغغوان)

3

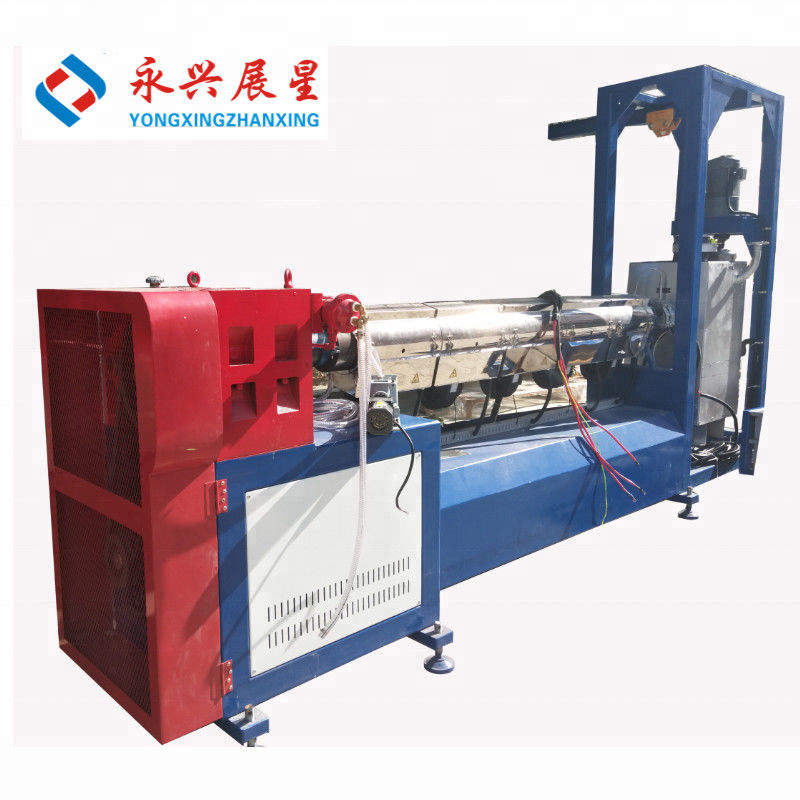

مجموعة واحدة من أجهزة التطويق

جهاز التدفئة الصلب 8 مناطق،

1مادة المسمار (CrMoAL):38

قطر البرميل الداخلي (ملم):100

2. المنخفض: YXZX-225

3المحرك/المحول(كيلو):37/37 (المديرية العامة للعالم وSZ YWT)

4- تغذية دقيقة تلقائية (100CC) للحفاظ على الناتج المستقر.

5.محولات شبكات الألياف الكيميائية الخاصة

6حاوية تجفيف المواد: 100 كجم

4

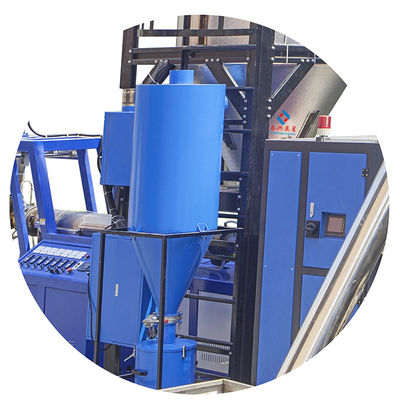

مجفف الجفاف مجموعة واحدة

1.مجموعة واحدة من آلة تبلور بي تي (قدرة 1000 كجم/مجموعة)

2.التغذية التلقائية:جهاز تغذية تدوير لفائف الكورك (مجموعتين، 4 كيلوواط/مجموعة)

3.جهاز تجفيف قبل التجفيف وإزالة الرطوبة مجموعة واحدة (النموذج: GSG-1000 ، سعة 1000 كجم ، طاقة إجمالية 75KW / H)

5

خزان التبريد من الفولاذ المقاوم للصدأ مجموعة واحدة

الحجم(ملم):3000 × 350 × 600

الحجم:SUS304؛ السماكة:2.0T

رافعة الماء قابلة للتعديل

6

الأول

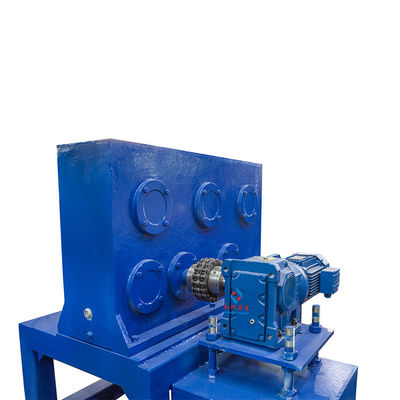

المجموعة الأولى

حجم 5 عجلات ((ملم):215×220

المواد:الصلب المقاوم للصدأ

وضع التحرك: سلاسل مزدوجة الحزام (محرك خفض سرعة العجلة)

المحول (كيلوواط):3.7

السرعة ((m/min):0-20

نسبة السرعة:1:60

7

مجموعة واحدة من الفرن

حجم الفرن ((ملم):4000×400×530

المواد:SUS202، السماكة:1.5T

طريقة التدفئة:الرياح المتداولة ((ادخار الطاقة)) Fan ((kw)):0.75

8

ال1^stإضافة إضافية لمجموعة واحدة

حجم 5 عجلات ((ملم):215×220

المواد:الصلب المقاوم للصدأ

وضع التحرك: سلاسل مزدوجة (محرك خفض سرعة التروس 1:15)

المحول (كيلوواط):7.5

السرعة ((m/min):0-200

9

الـ 2^وإضافة إضافية لمجموعة واحدة

حجم 5 عجلات ((ملم):215×220

المواد:الصلب المقاوم للصدأ

وضع التحرك: سلاسل مزدوجة الحزام (محرك DG العالمي؛ محرك خفض سرعة العجلات1:15)

المحول (كيلوواط):11

السرعة ((m/min):0-200

10

مجموعة واحدة من وحدات التنقيب

مقاس الدوار المنهج ((ملم)):2-155.5×100

(محرك خفض سرعة العدادات1:10)

عاكس ((KW):2.2

وضع الارتفاع:معدات الدوران

حدود السرعة ((m/min):0-200

مادة العجلات المنتشرة:SKD-11

11

الإعتماد الرسميالفرن مجموعة واحدة

حجم الفرن ((ملم):2600×400×530

المواد:SUS202

المروحة ((kw):2.2

12

الـ 2^وإزالة مجموعة واحدة

حجم 5 عجلات ((ملم):215×220

المواد:الصلب المقاوم للصدأ

(محرك خفض سرعة التروس 1: 10)

المحول (كيلوواط):3.7

السرعة ((m/min):0-200

13

مجموعة واحدة من الملفوفات

محرك الدوران ((مع عاكس الدوران:100N.m (الدرجة 4) محرك الدوران ((مجموعة):4

كمية العجلات(بي سي):4

جهاز العداد الذكي ((مجموعة)):2

القلب الداخلي للورق(م م م): 406

14

ملاحظات إضافية

(1)الجهد:ثلاثي المرحلة 380 فولت/ 50 هرتز;

(2)FS محرك التصدير;

(3)محرك خفض السرعة من تايوان تشينغبانغ

(4)المحول من شركة (سينغ ويينغ)

(5)جهاز تحكم درجة الحرارة Omron؛ التبديل والجهاز المتواصل والإرسال الكهربائيعلامة S(شنايدر)

(6)المسمار، البرميل، خزان المعدات تستخدم منتجات جيدة من تشجيانغ

(7)محرك توفير الطاقة

(8)جميع الحاملات المعالجة الحرارية والعثور على المعالجة.

(9)الجسم الرئيسي ((MM):100*100*4.0T (سميكة بما فيه الكفاية، معيار دولي)

15

غيرها

أعطني المعلوماتخط الإنتاج‬‬دليل التشغيل: ملف رسومات، صور، تعليمات إجراءات الإنتاج.مخططات الأسلاك الخ

قدموا قائمة المعدات عند التسليم
